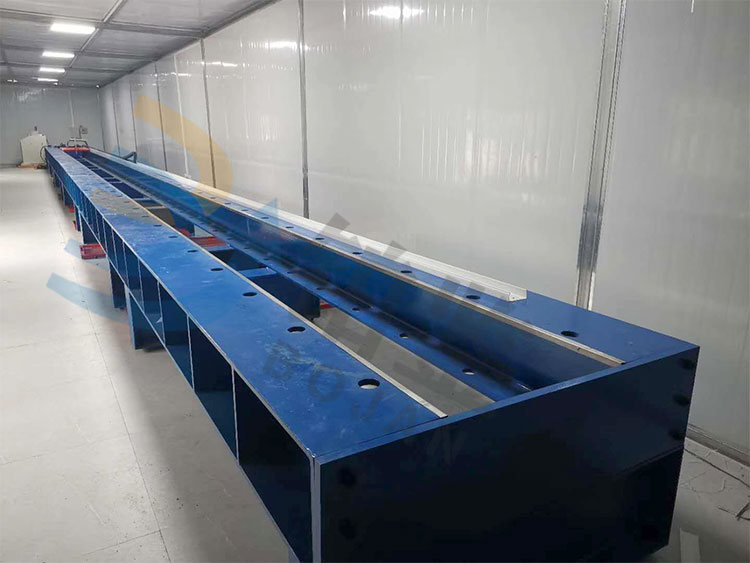

鋼絲繩臥式拉力試驗機適用于17噸、20噸、25噸、30噸、50噸、55噸、60噸、75噸、100噸、SAC303起重機伸縮臂繩等試件的預應力拉伸試驗。可測試加載過程中兩力值之間（力值可隨意設定）鋼絲繩的變形量。主機具有安全防護蓋板，設備在工作和停機狀態時為封閉狀態，保證設備清潔。蓋板打開和關閉的時間小于30秒。

GB/T 20118-2017 鋼絲繩通用技術條件

JB/T 9375-2014 機械式拉力試驗機 技術條件

GB/T 2611-2007 試驗機 通用技術要求

JB/T 6146-2007 引伸計技術條件

JB/T 6147-2007 試驗機包裝、包裝標志、儲運技術要求

1、可測試加載過程中兩力值之間（力值可隨意設定）鋼絲繩的變形量。

2、滿足各種型號伸縮臂鋼絲繩的的拉伸工藝要求。

3、各種型號伸縮臂鋼絲繩可在試驗機上快速裝卸。

4、設備外形美觀，可靠性強。便于操作與維修。外觀、安全、穩定性均符合國家標準。

5、設備主體鋼板材料有足夠的強度，耐沖擊性能，可滿足鋼絲繩預應力拉伸的需求。

6、結構件連接可靠，工作機構簡單實用，保證操作的安全性。

7、控制系統元件、編程系統、線控位移傳感器采用國內一線品牌產品。

8、設備的操控集中在控制柜上操作，控制柜與主機相分離，保證操作安全性。

1、最大拉力：2500KN

2、系統保壓時間：大于40分鐘（具有自動補償功能）

3、有效拉伸范圍：6米-24米

4、操控方式：臺控和線控

5、速度調節方式： 無極調速，0-200mm/min。負載運動速度為0-100mm/min 無極調速，0-800mm/min。負載運動速度為0-100mm/min（選配）

6、位移測量精度：±0.5%F.S

7、傳感器精度：±0.1%F.S（200噸）  ±0.05%F.S（100噸）

8、動態記憶測試數據，配置工控機和專用軟件滿足測試要求。

軟件界面能實時顯示，面板要求有系統壓力、實時壓力、鋼絲繩額定長度、實時長度、保壓時間、測試日期、鋼絲繩額定拉力、實時拉力、可保存數據、查看歷史記錄、實驗開始、停止、打印設定。

9、過載保護：超過最大負荷2-5%時自動保護。

10、電源要求：供電電壓380±15%，220±15%，供電頻率50Hz±2%，三項。

11、定位小車通過插銷可同主體剛性聯接：插銷直徑不小于80mm。

12、運動小車插銷直徑不小于120mm。
13、伸縮采用油缸，伸縮油缸行程1500mm。

14、環境條件：無特殊濕度、溫度要求。

15、控制系統具有很強的柔性和智能性，能通過改變軟件的程序和參數來調節設備的功能。

16、系統自動報警功能，用紅、黃、綠分別表示故障急停并蜂鳴、求援、正常運行狀態。

17、平均無故障工作時間：≥1000小時。

18、有緊急停止開關

19、本機器具有破斷保護功能，自動求取式樣的抗拉強度、最大破斷力等指標。

20、控制試驗方式：計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；

21、可顯示多種試驗曲線：力-位移、力-時間、力-變形、應力-應變等。

22、整機外形美觀，結構緊湊。

23、所有機構件都是進行拋丸處理之后在進行噴漆，油漆均勻，無留痕和漏漆。
