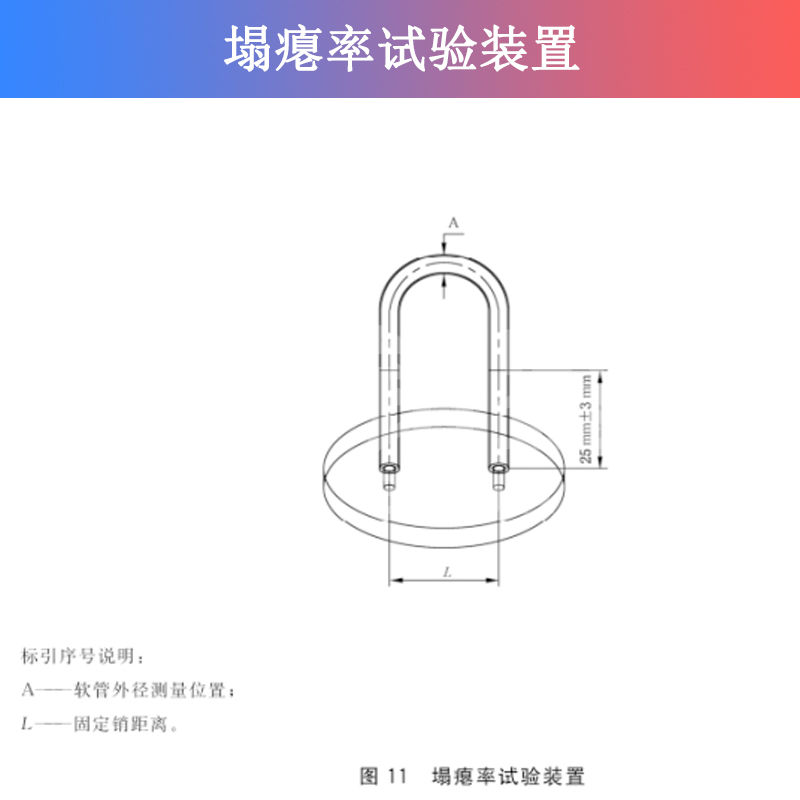

塌癟率試驗裝如上圖所示，固定銷直徑為塑料軟管的公稱內徑、長度為25mm，固定銷距離應符合下表規定
GB16897—2022《制動軟管的結構、性能要求及試驗方法》
8.3.16耐高溫后塌癟率
按表中規定的軟管自由長度制取塑料軟管試樣，在試樣自由長度的1/2處做好標記，在該標記處測量軟管外徑。
將試樣兩端按自然彎曲方向插入塌癟率試驗裝置的銷釘全長，使試樣彎曲180°
將裝配好試樣的塌癟率試驗裝置放置在110℃±2℃的高溫箱中保持24h-25h，取出后在室溫下放置30min±2min，測量并記錄軟管標記位置的外徑。
序號 | 公稱外徑 | 軟管自由長度（mm） | 固定銷距離L（mm） | 固定銷高度H（mm） |
1 | 1/8in | 120 | 22 | 25±3 |
2 | 5/32in | 130 | 30 | 25±3 |
3 | 3/16in | 160 | 43 | 25±3 |
4 | 1/4in | 200 | 56 | 25±3 |
5 | 5/16in | 250 | 84 | 25±3 |
6 | 3/8in | 270 | 86 | 25±3 |
7 | 1/2in | 380 | 140 | 25±3 |
8 | 5/8in | 450 | 168 | 25±3 |
9 | 3/4in | 520 | 197 | 25±3 |
10 | 6mm | 190 | 56 | 25±3 |
11 | 8mm | 260 | 84 | 25±3 |
12 | 10mm | 280 | 86 | 25±3 |
13 | 12mm | 380 | 140 | 25±3 |
14 | 14mm | 410 | 154 | 25±3 |
15 | 16mm | 470 | 168 | 25±3 |
