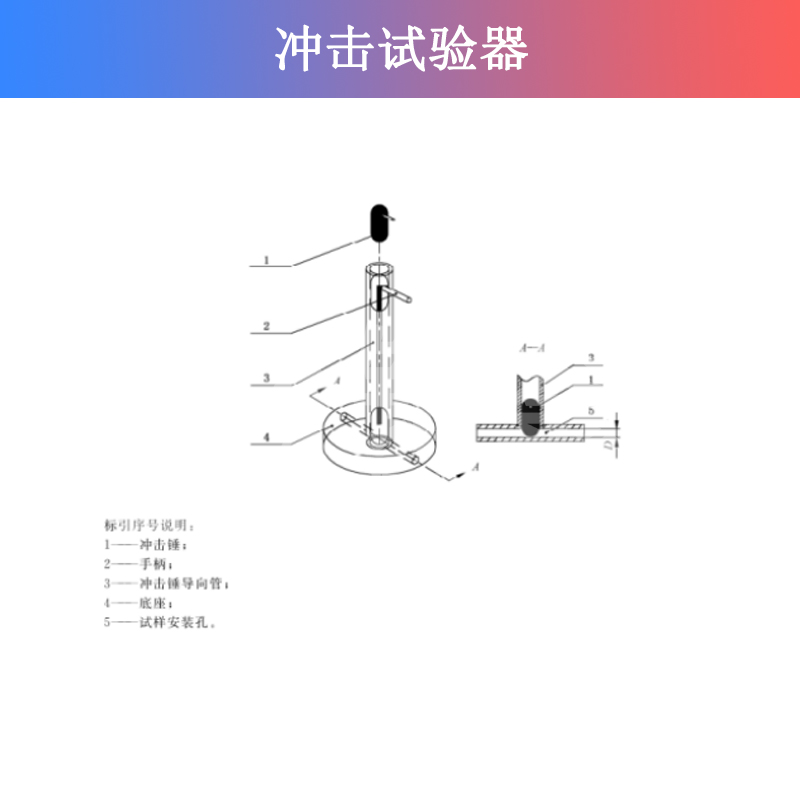

沖擊裝置主要由沖擊錘、沖擊錘導向管及底座構成,如上圖所示
沖擊錘質量(含手柄)為450g±5g,直徑為32mm±0.25mm,沖擊錘球面頭部半徑為16mm±0.10mm。
將從紫外線試驗箱里面處理過的試樣貫通插入到沖擊裝置試樣安裝孔中,試樣公稱外徑及對應安裝直徑按下表的規定
GB16897—2022《制動軟管的結構、性能要求及試驗方法》
8.3.7.1沖擊裝置
搬動手柄使沖擊錘在導向管內自由下落,下落高度為305mm±5mm,即沖擊錘頭面頭部最低點至試樣安裝孔內壁的行程。
試驗完畢按照標準進行水壓爆破試驗。
沖擊試驗裝置每種規格固定卡位及標識。
沖擊落錘筒:采用透明耐用材質,釋放距離距軟管304mm;
落錘及手柄材質SUS304不銹鋼
底座:共計3個,滿足14種規格軟管使用要求,φ140mm;
序號 | 公稱內徑 | 最小直徑mm |
1 | 1/8 in | 4 |
2 | 5/32 in | 4.8 |
3 | 3/16 in | 5.5 |
4 | 1/4 in | 7.1 |
5 | 5/16 in | 8.7 |
6 | 3/8 in | 20.3 |
7 | 1/2 in | 13.5 |
8 | 5/8 in | 16.7 |
9 | 3/4 in | 20.3 |
10 | 6 mm | 6.8 |
11 | 8 mm | 8.8 |
12 | 10 mm | 10.8 |
13 | 12 mm | 12.8 |
14 | 14mm | 14.8 |
15 | 16 mm | 16.8 |
注:1in=25.4mm | ||
