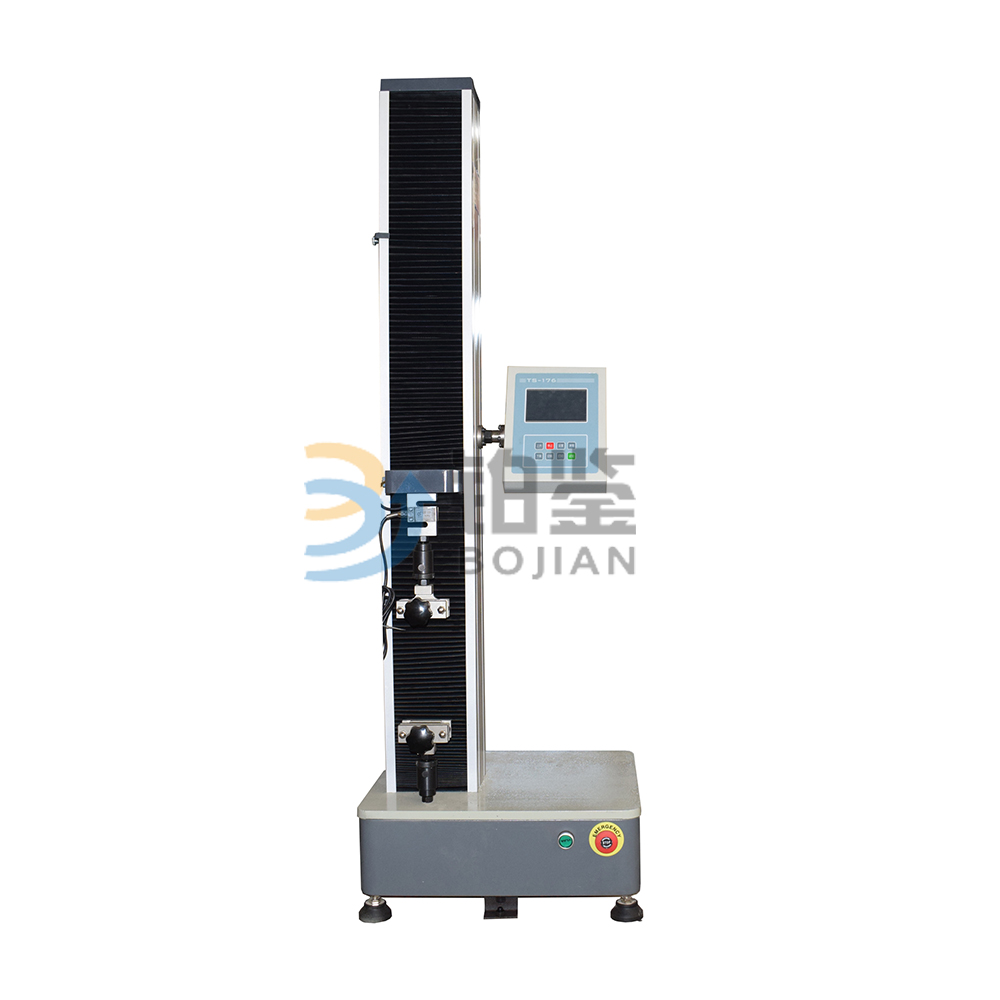

聚苯板萬(wàn)能試驗(yàn)機(jī)主要應(yīng)用于聚苯板，保溫板，擠塑板等抗壓性能及彎曲性能的檢測(cè)。另外配置簡(jiǎn)單的工裝還可以進(jìn)行拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學(xué)性能的檢測(cè)。采用品牌高性能電機(jī)及其驅(qū)動(dòng)系統(tǒng)一體化結(jié)構(gòu)驅(qū)動(dòng)同步帶減速系統(tǒng)，經(jīng)減速后帶動(dòng)絲杠副進(jìn)行加載。電氣部分包括負(fù)荷測(cè)量系統(tǒng)和變形測(cè)量系統(tǒng)組成。所有的控制參數(shù)及測(cè)量結(jié)果均可以在大屏幕液晶上實(shí)時(shí)顯示。并具有限位保護(hù)、過(guò)載保護(hù)等功能。

Q/CBF010-2015《聚合聚苯板AEPS》

JG149-2003 《膨脹聚苯板薄抹灰外墻外保溫系統(tǒng)》

GB/T 29906-2013《模塑聚苯板薄抹灰外墻外保溫系統(tǒng)材料》

GB/T 8813-2008 《硬質(zhì)泡沫塑料 壓縮性能的測(cè)定》

GB/T 8812-2008 《硬質(zhì)泡沫塑料 彎曲性能的測(cè)定》

GB/T10801[1].2-2002《絕熱用擠塑聚苯乙烯泡沫塑料》

1、垂直于聚苯板面方向的抗拉強(qiáng)度

試樣：

試樣試樣尺寸100mm×100mm，數(shù)量5個(gè)。試樣在模塑板上切割制成，其基面應(yīng)與受力方向垂直，切割時(shí)應(yīng)離模塑板邊緣15mm以上。試樣在試驗(yàn)環(huán)境下放置24h以上。

試驗(yàn)過(guò)程：

以合適的膠粘劑將試樣兩面粘貼在剛性平板或金屬板上，膠粘劑應(yīng)與產(chǎn)品相容。將試樣裝入拉力機(jī)上，以（5±1）mm/min的恒定速度加荷，直至試樣破壞。破壞面在剛性平板或金屬板膠結(jié)面時(shí)，測(cè)試數(shù)據(jù)無(wú)效。

試驗(yàn)結(jié)果：

試驗(yàn)結(jié)果垂直于板面方向的抗拉強(qiáng)度按式（2）計(jì)算，試驗(yàn)結(jié)果為5個(gè)試驗(yàn)數(shù)據(jù)的算術(shù)平均值，精確至0.01MPa。

σ＝F/A

式中：σ——垂直于板面方向的抗拉強(qiáng)度，單位為兆帕（MPa）；

F——試樣破壞拉力，單位為牛頓（N）；

A——試樣的橫截面積，單位為平方毫米（mm2）。

實(shí)驗(yàn)結(jié)果要求≥0.10Mpa，力值≥1000.0N

2、壓縮性能

試樣厚度應(yīng)為（50±1）mm，使用時(shí)需帶有模塑表皮的制品，其試樣應(yīng)取整個(gè)制品的厚度，但厚度最小為10mm，最大不超過(guò)式樣的寬度或直徑。

試樣的受壓面為正方形或圓形，最小面積為25平方厘米，最大面積為230平方厘米。首選受壓面積為（100±1）mm*（100±1）mm的正四棱柱試樣。

實(shí)驗(yàn)結(jié)果要求≥0.15Mpa，力值≥1500.0N

3、抗彎曲性能

試樣尺寸為（250±1）mm*（100±1）mm*（20±1）mm，試樣數(shù)量為3個(gè)。支座為同一水平板上的平行圓柱組成，圓弧半徑為（15±1）mm，長(zhǎng)度大于試樣的寬度。支座間跨度可以調(diào)節(jié)。負(fù)荷壓頭的形狀和尺寸與支座相同，負(fù)荷壓頭應(yīng)處于制作中央與支座平行。

實(shí)驗(yàn)結(jié)果要求斷裂負(fù)荷不大于15N  25N  35N  60N  90N  120N（級(jí)別不同要求的力值不同）彎曲變形不小于20mm
