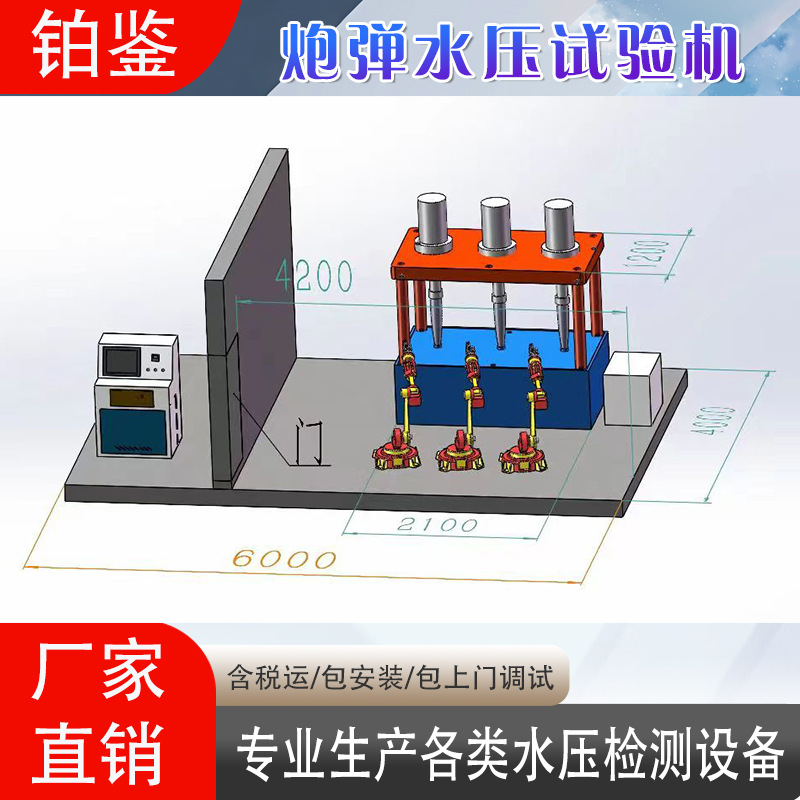

控制系統說明

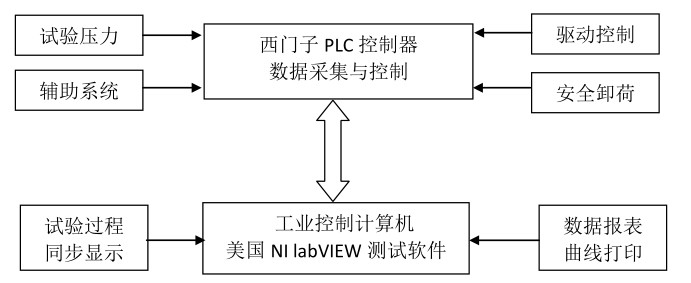

采用基于以太網絡高效高實時性的DCS分布式控制系統，下位機采用西門子PLC，上位機硬件平臺采用研祥特種工控機，軟件平臺采用美國NI 公司專業測控軟件LabVIEW作為其開發平臺。其信號控制系統如下圖所示：

下位機PLC負責完成所有試驗傳感器信號的采集、試壓流程的切換、測試壓力的采集、異常判斷等功能。上位機LabVIEW軟件通過以RS485通訊向下位機輸入試驗標準、試驗工藝及試驗參數等指令，同時也可向下位機獲取試驗壓力和試驗流程狀態、異常情況等參數，并可實時顯示和保存試驗數據。

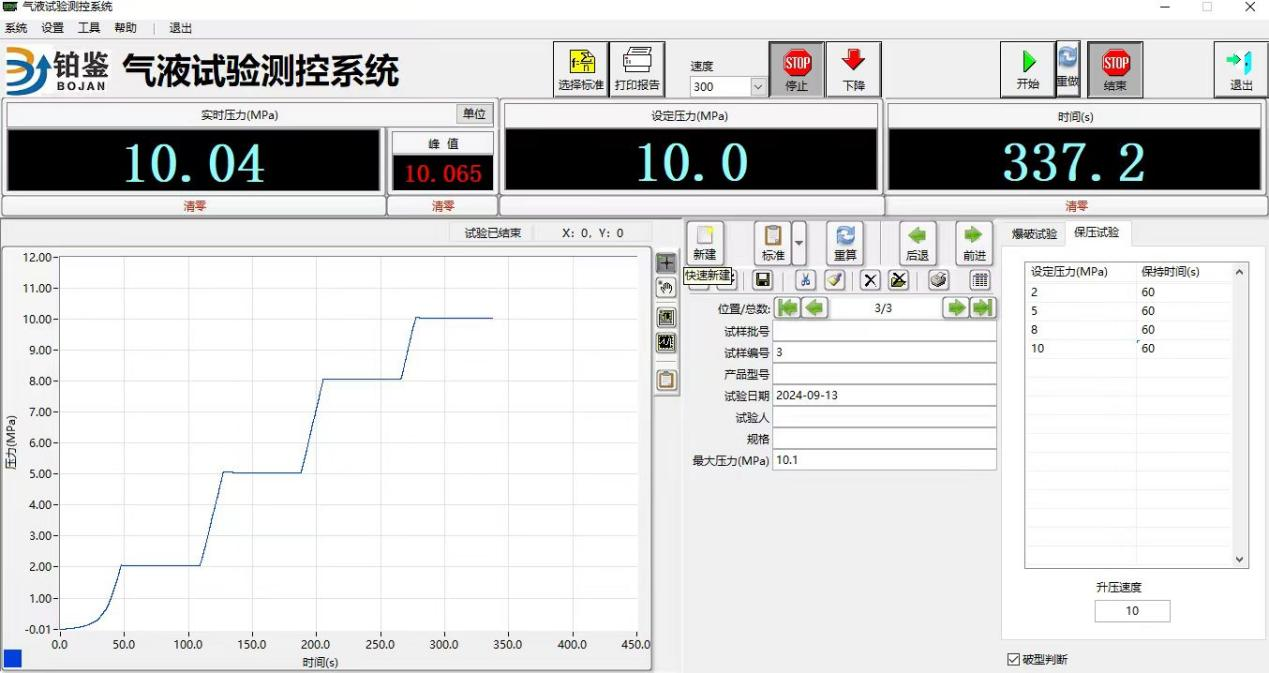

軟件控制流程

控制自動試驗流程中采用LabVIEW軟件做其開發平臺，LabVIEW是一種程序開發環境，由美國國家儀器（NI）公司研制開發，與Visual Basic，Visual C++、Delphi、組態軟件等工控軟件開發環境相比有獨特的優勢，可以快速靈活地搭建功能完善的高可靠性控制軟件。
系統測控軟件具有以下功能特點：
1.根據試驗要求，可進行遠程labVIEW軟件控制。
2.試驗過程中所有測試壓力滿足試驗0.5%FS精度，而系統自動根據壓力等級而3.選擇相應的傳感器進行檢測和測量，整個試驗過程可采用梯度升壓，用戶可根據工藝要求對壓力進行壓力級數劃分升壓。
4.軟件系統具有安全參數設置功能，當系統壓力超過設定警戒壓力時，系統將自動停機，保護安全。系統軟件整體采集精度：0.5%FS；軟件控制響應速度：小于1.5ms；直流電源對傳感器信號影響紋波系數：小于50mV。
